接地工程中的接地模塊與鍍銅絞線放熱焊接圖
    由凱威電氣公司接地事業部（鄭州普天防雷工程公司）設計施工的某防雷（接地）工程圓滿結束。
    本工程設計接地電阻為1歐，采用接地模塊PTD-3（數量26塊）、鍍銅接地棒（數量30根，有UL認證）、水平接地線（鍍銅鋼絞線KW-S70，數量100米）、降阻劑2噸，組成4*4m的接地網格，所有接地體之間全部采用凱威放熱焊接（熱劑焊CADWELD），施工完畢后，現場測量接地電阻值為0.45歐。
    接地網占地100平方左右（約10m*10m），網格間距4米，垂直接地體敷設深度為1.5米，在引入大樓的位置設置接地觀測井T416BH一個。

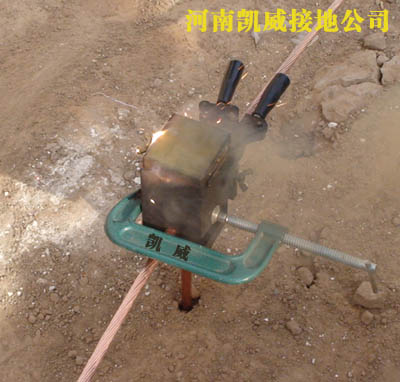

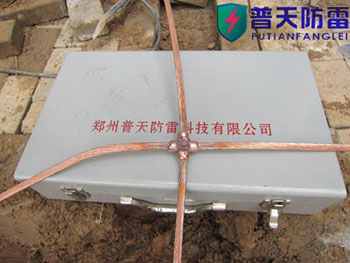

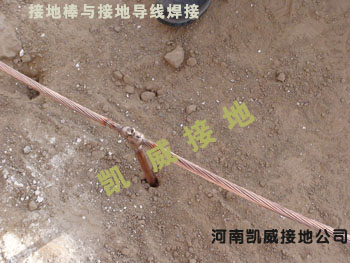

    下圖為接地工程現場施工圖：
