【鍍銅鋼接地棒制作接地網設計圖紙】文件下載地址：http://www.spd86.com/pdf/jiediwangzhizuo.pdf
鍍銅鋼接地棒制作接地網設計圖：
使用的接地材料包含：1、鍍銅鋼絞線；2、鍍銅鋼接地棒；3、接地模塊；4、降阻劑；5、放熱焊接；6、接地觀測井。
設計接地電阻不大于0.5歐姆，壽命30年以上。
設計依據：GB50169-2006電氣裝置安裝工程接地裝置施工及驗收規范
GBT50065-2011交流電氣裝置的接地設計規范
Q/GDW466-2010電氣工程接地用銅覆鋼技術條件（國家電網公司企業標準）
03D501-4 防雷與接地安裝
KWDQ-JD/2003鍍銅接地材料及技術規則（凱威電氣企業標準）

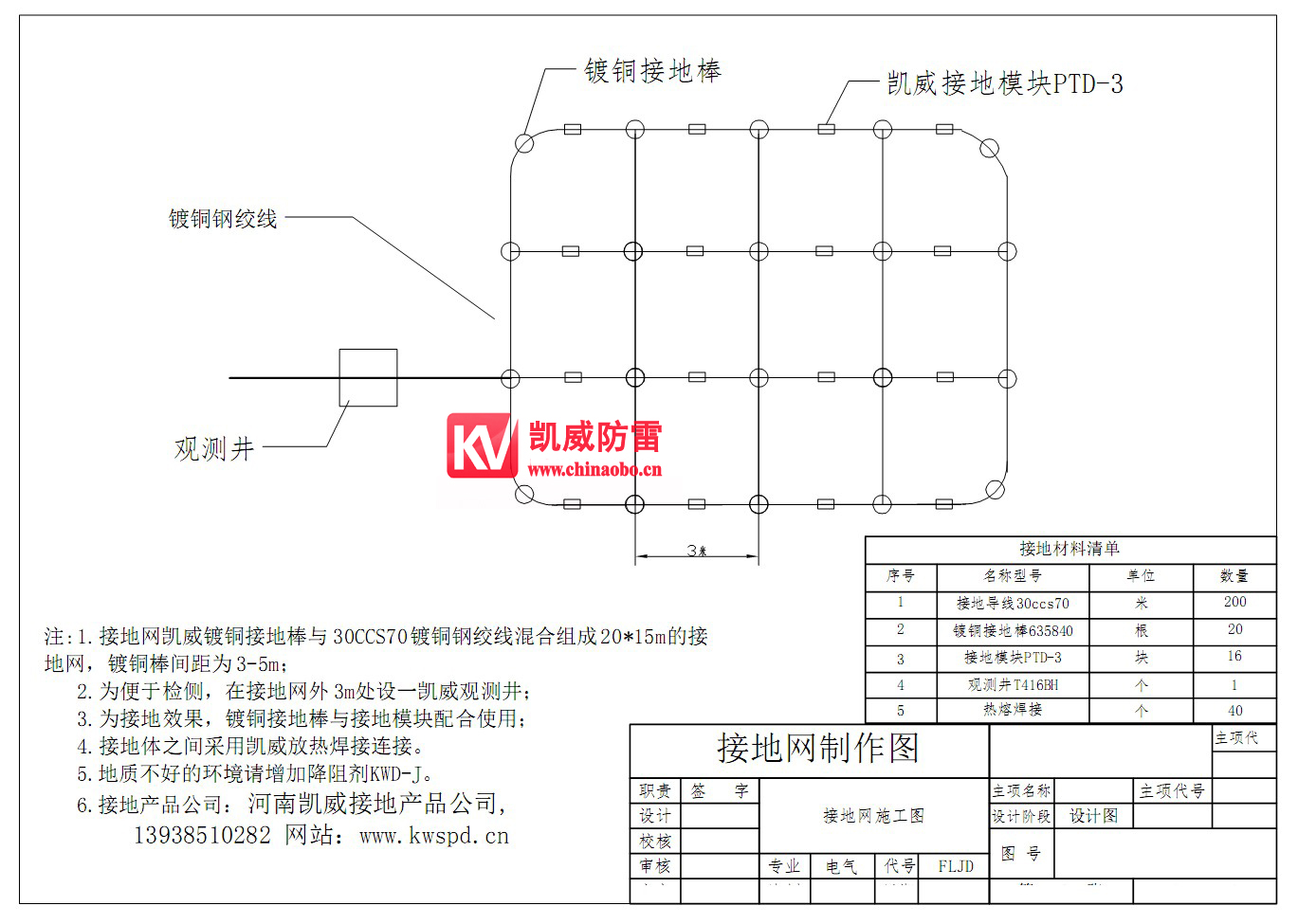

接地網布局總圖（保存到本地電腦上打開為原尺寸圖片）

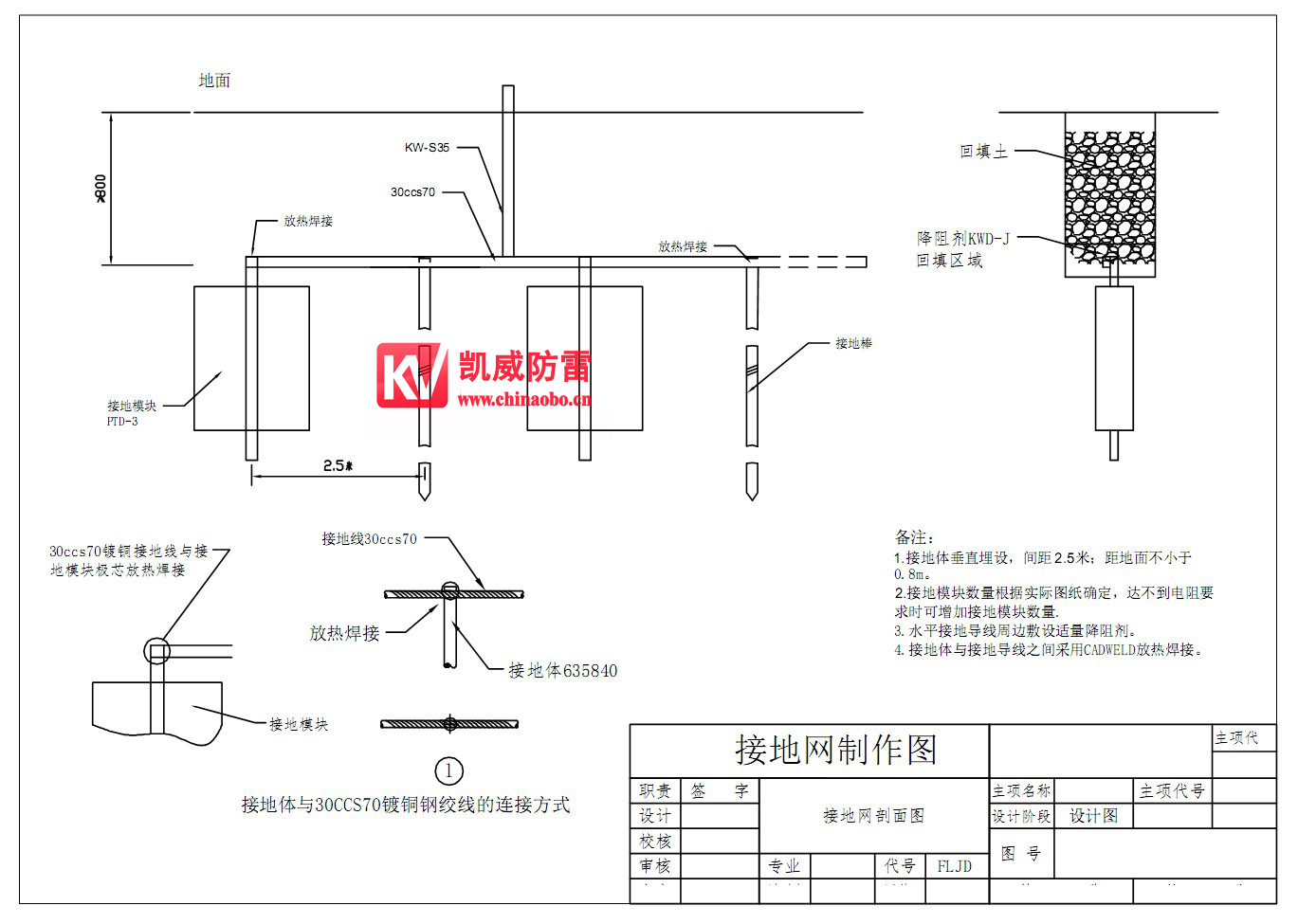

接地網制作工藝（保存到本地電腦上打開為原尺寸圖片）
