防雷防靜電接地網制作_4歐姆接地網制作圖
由我公司設計施工的某單位防雷防靜電接地施工工程，采用凱威接地模塊PTD-3和鍍銅鋼絞線KW-S120以及鍍銅鋼接地棒KWD-14B25，接地坑設計尺寸：長20米、寬0.5米、深度1.2米，經過實際測量，接地電阻值為1.88歐姆。

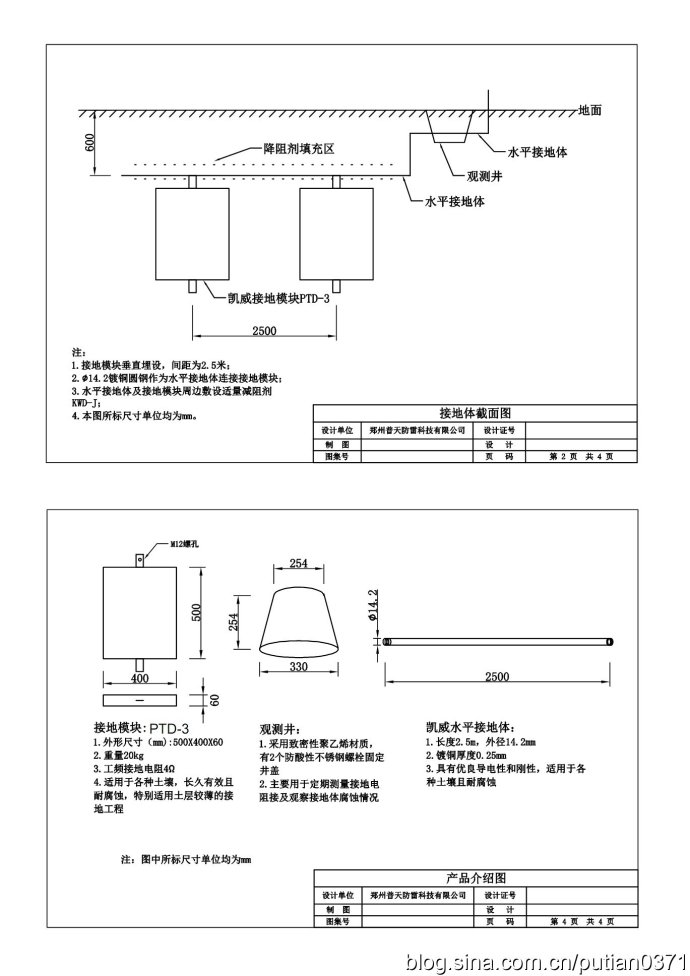

接地網設計圖紙：

施工圖片如下：

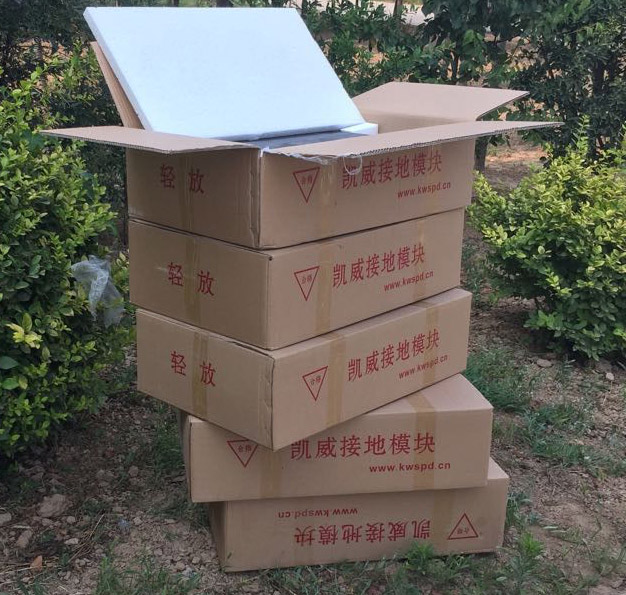

接地模塊

接地網制作施工圖

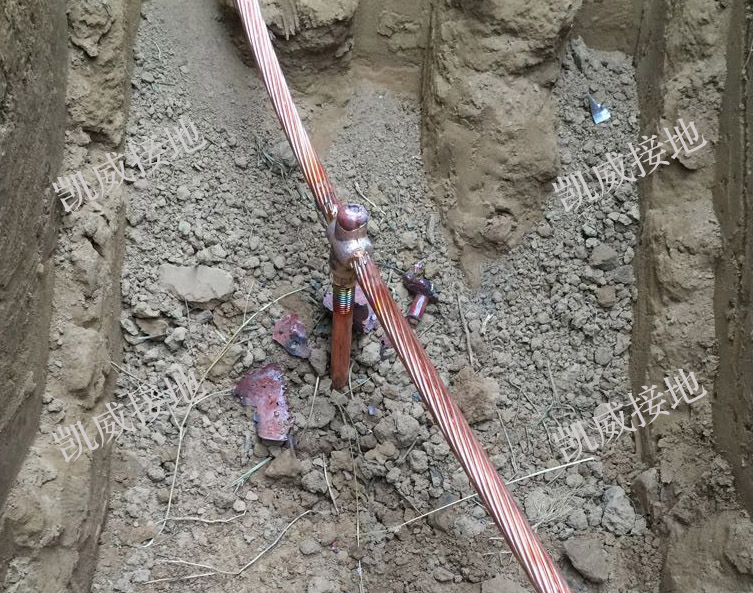

鍍銅鋼絞線與鍍銅接地棒放熱焊接圖
本接地方案適合于：中大型機房防雷接地、機房防靜電接地、建筑物接地、避雷針接地、炸藥庫區接地、危險區域接地等。
