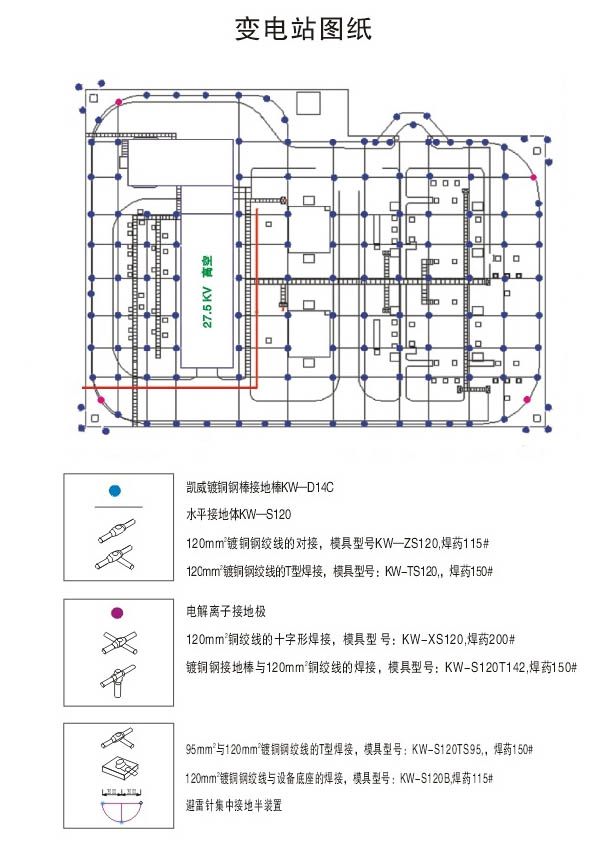

變電站接地系統技術要求說明:

1、變電站的接地裝置是主地網以120平方毫米銅鍍鋼絞線為水平接地體， 以直徑為14.2毫米、長度為2.44米(間距5~8米的銅鍍鋼接地棒)為垂直接地體的接地網，其中通用接地極長度為2.44米。水平接地體的埋設深度為1米，接地網外緣應閉合，外緣各角應做成半徑不小于4.0米的圓弧。地面-0.2米及以上部分使用-60X8熱鍍鋅扁鋼，地面-0.2米以下部分采用120平方毫米銅鍍鋼絞線。

2、變電站接地網接地電阻不大于2000/IΩ，一般來說變電站接地電阻應不大于0.5歐。地網施工后實測，否則增加接地體或采用增加接地增強材料等措施。

3、接地網中均壓帶間距約為5-10米，集中接地極間距不得小于5米。全站所有屋外設備及鋼筋混凝土架構均應按規定接地并以最短距離與主接地網就近相連，接地支線由-60*8的扁鋼做成，設備接地線應滿足“反措”要求。主變、主變中性點、互感器、避雷器、10kV開關柜均采用雙接地線與接地網不同位置兩點可靠連接。

4、為了降低跨步電壓，需在獨立避雷針接地網所覆蓋的道路路面，鋪設電阻率較高的礫石水泥地。變電站大門口敷設“帽式”均壓帶以降低跨步電壓和接觸電壓。其埋設方式及埋設深度、間距右圖：

5、接地極必須是強夯進入地中，接地體、接地線敷設后必須將回添土（或增強材料）夯實以保證其與周圍的介質緊密接觸,使所有的接地裝置處在壓實系數為0.95~0.97的介質中。

6、接地槽開挖過程中，如遇到局部不良土壤需進行深挖換土處理，所換土壤為濕度不小于30%的粉狀黃土。配電室等建筑物下如果有三七灰土作墊層，請將主接地體置于三七灰土下0.3米處。施工時所有接地裝置必須聯結為一體，并將接地線引出至室內外地面。

7、接地網敷設過程中避免與建筑屋、主變及構架(包括預留部分)等基礎相碰，如果遇到交叉可繞行或加深，不允許中斷、埋于混凝土中或裸露接地干線。

8、電纜溝內接地扁鋼由土建預埋，電氣施工時將其和接地網連接。設備接地引下線應滿足有關“反措”及現行標準要求，嚴禁將引下線焊在電纜溝內架設的地線或電纜排架上，引下線彎折處不應采用焊接方式。

9、接地線采用“凱威放熱焊接”。

10、接地網與建筑物水平敷設時要求距離不小于1.5米。獨立避雷針與主接地網的地中水平距離應不小于3米。如避雷針地網與主接地網相連，則避雷針接地引下線應與主接地網就近相連，并作垂直接地極加強散流，其入地點與主變入地點在地中距離應不小于15米。

11、在主控制室和配電室內分別在不同的位置引出不少于三根接地體，便于后期電氣設備的接地連接。

12、室外架構接地線當地面上長度超過8米且中間無緊固點時，應每隔4米左右用-30X3扁鋼制固定卡環固定。

13、配電室內接地扁鋼沿墻在離地面0.3米高度敷設，每隔1.0米固定一處，拐彎處每隔0.5米固定一處，過門處設在抹面層內。

14、在變電站室內外適當的位置制作接地觀測井T416BH，河南凱威電氣設備有限公司代理銷售（電話13938510282）；以方便在以后的運行和檢修工作時供臨時接地線使用。

15、在電纜溝進戶端打兩根接地極，如打入有困難時可移至電纜溝外。

16、接地線地面以上1.2m應刷黃、綠相間的色標漆，全站統一規格。

17、設備接地端子與支架橫梁采用銅編線連接。

18、建筑物構造柱接地遵循建筑接地規程。

19、電纜溝接地線末端均應與主地網可靠連接，并每隔50米左右與主地網連接一次。

20、施工執行<<電氣裝置安裝工程接地裝置施工及驗收規范>>GB50169-2006。

21、如接地電阻滿足，接地井可不實施。
河南凱威電氣設備有限公司  13938510282（技術交流或產品購買洽談）
放熱焊接形狀如下：
