油罐（油罐區）防雷接地方案
    儲油灌區屬易燃易爆危險區域，所以防雷措施必須做到安全可靠。技術先進是安全的有效保證，在保證安全的前提下對設計提出了更加嚴格的要求。一個完善的防雷工程應包括三方面內容：1、防直擊雷；2、防感應雷；3、接地系統。這三個系統缺一不可，三個系統的設計必須符合其相關的《標準》、《規范》以及滿足有關的技術參數和指標。
    對雷電綜合防治的原則是：“綜合治理、整體防御、多重保護、層層設防”。運用“消散、疏導、隔離、均壓”的方法，根據特定保護空間的實際情況，用相應的防雷器件構成工程網絡來保證其防雷安全、治理雷電災害。由接閃器、避雷器件、均壓等電位體、接地裝置等構成的工程網絡稱為綜合防雷工程系統。建筑物防雷工程是一個綜合系統工程，必須將外部防雷、內部防雷作為一個整體進行綜合分析和設計，必須根據其重要性、使用性質、發生雷電事故的可能和后果，因地制宜地采取防雷措施，做到安全可靠、技術先進、經濟合理、施工維護方便。

在油罐兩側分別安裝2支11米環形鋼管避雷針KWH-A1，每個避雷針制作一套接地網，此接地網不與油罐的連接，并且保證3米以上安全距離。

2、油罐接地網制作和油罐接地

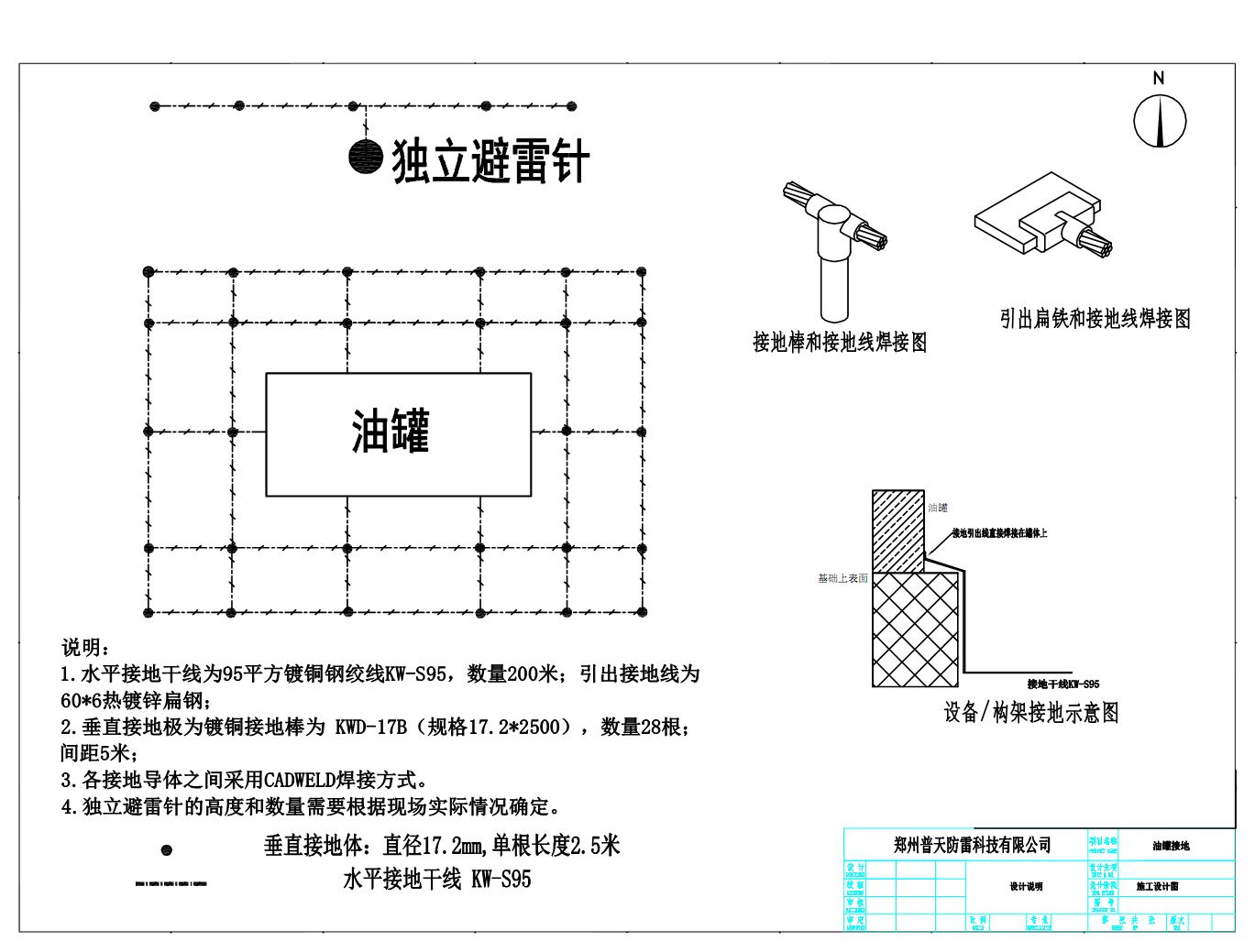

在油罐周邊敷設網格狀接地網，深度不小于0.8米，垂直接地體采用凱威鍍銅鋼接地棒KWD-17B，水平接地體采用95平方的鍍銅鋼絞線KW-S95，各導體之間采用CADWELD放熱焊接，接地電阻小于1歐姆；接地網就近與罐體連接6處。

2支11米避雷針的安裝圖

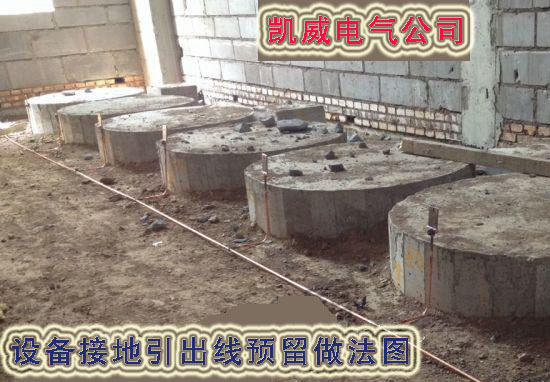

建筑物內其他設備接地引出線預留
