采用鍍銅接地棒和降阻劑制作地網圖
1.圖中的D和L為化學降阻劑的直徑和高度，由降阻劑的要求而定，如果采用河南凱威降阻劑時，一般D=150，L=1500～2000mm。
2.接地體、連接線及連接件的規格有特殊要求時，由工程設計決定。
3.接地干線和垂直接地極（鍍銅接地棒、離子接地極）之間的連接采用放熱焊接，具體要求見GB50169-2006技術要求，其他技術問題
請咨詢生產企業：河南凱威電氣設備有限公司。
4.直徑14.2mm的鍍銅接地棒KWD-14B與70平方鍍銅鋼絞線KW-S70之間的十字形焊接模具為KW-S70TD143，對應焊藥150#。

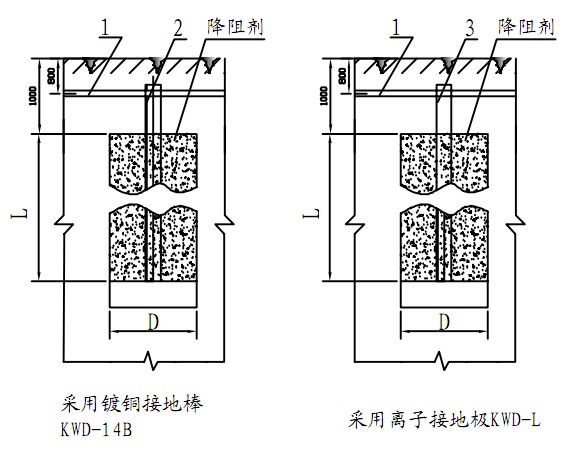

圖一：采用鍍銅接地棒、離子接地極作為垂直接地極與降阻劑制作接地網

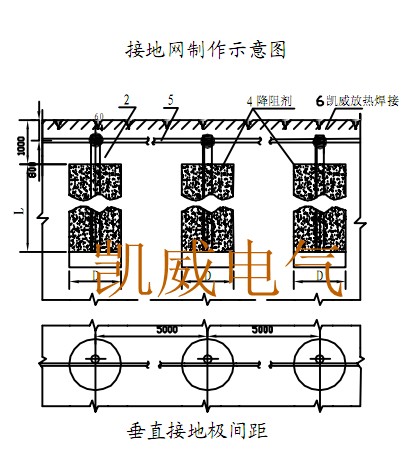

圖二：接地網制作示意圖

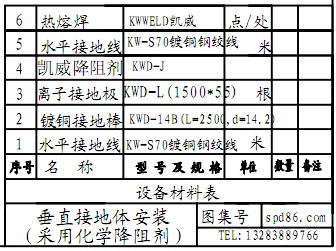

圖三：接地產品清單

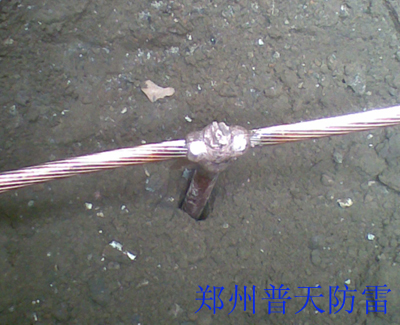

圖四：接地棒與鍍銅鋼絞線T型焊接圖
