1 概述
GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、雷管庫等）、基站、通訊設備、建筑物的直擊雷防護。
2 工作原理
GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。
3 技術指標
|
總高度H 米 |
編號 |
基本風壓 （KN/m2） |
預埋螺栓 |
基礎構造圖編號 |
|
|
0.4 |
0.7 |
||||
|
11 |
GH1～4 |
√ |
√ |
M24 × 8 |
JD-1 |
|
13 |
GH5～8 |
√ |
√ |
JD-1 |
|
|
15 |
GH9～20 |
√ |
√ |
JD-2 |
|
|
17 |
GH21～32 |
√ |
√ |
JD-2 |
|
|
19 |
GH33～40 |
√ |
√ |
JD-2 |
|
4 結構特征
避雷塔有A01、A、B、C、D、E共計6段，根據所需高度，自行搭配各段。各段均應熱鍍鋅。根據實際需要，可以將A01段改為凱威提前放電式避雷針PTU-3.1或艾力高避雷針SI25/SI40/SI60/系統3000增強型接閃器，以增加保護范圍和安全性能。
5 使用、維護
5.1 安裝方法

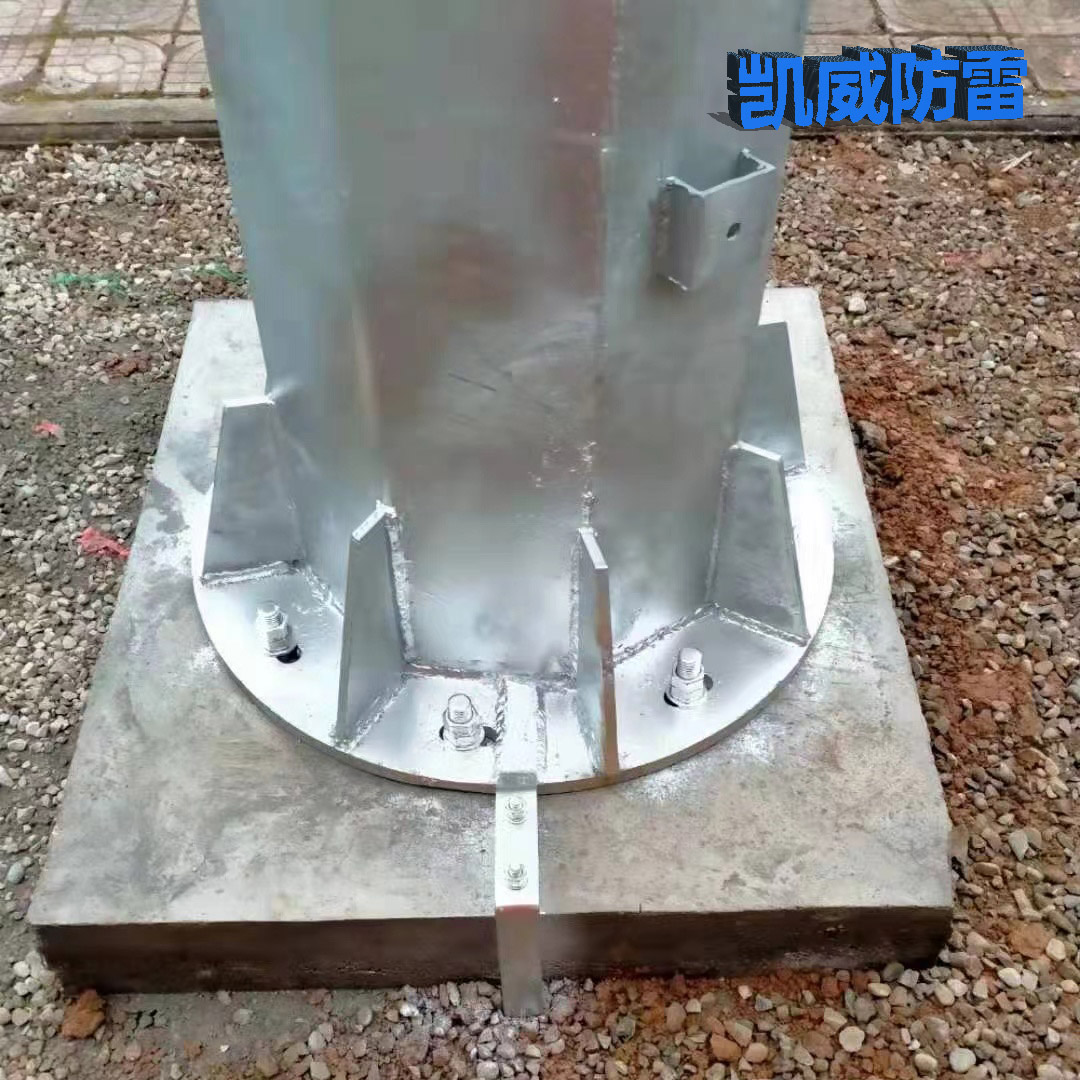

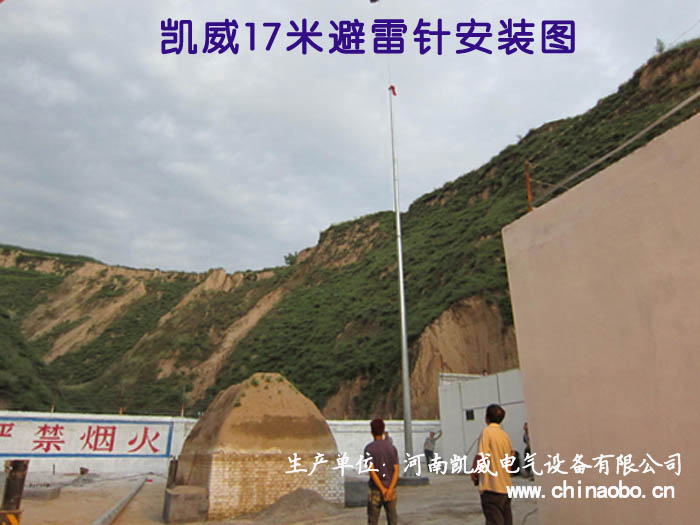

將避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊裝。
5.2注意事項
避雷針的接地必須良好，其接地電阻值不大于10Ω。
5.3維護與檢查
每年雷雨季節前須按以下內容進行檢查：
⑴ 各連接部位的連接應可靠，不允許松動；
⑵ 從接閃器至下部連接件的總阻值≤5Ω；
⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。
